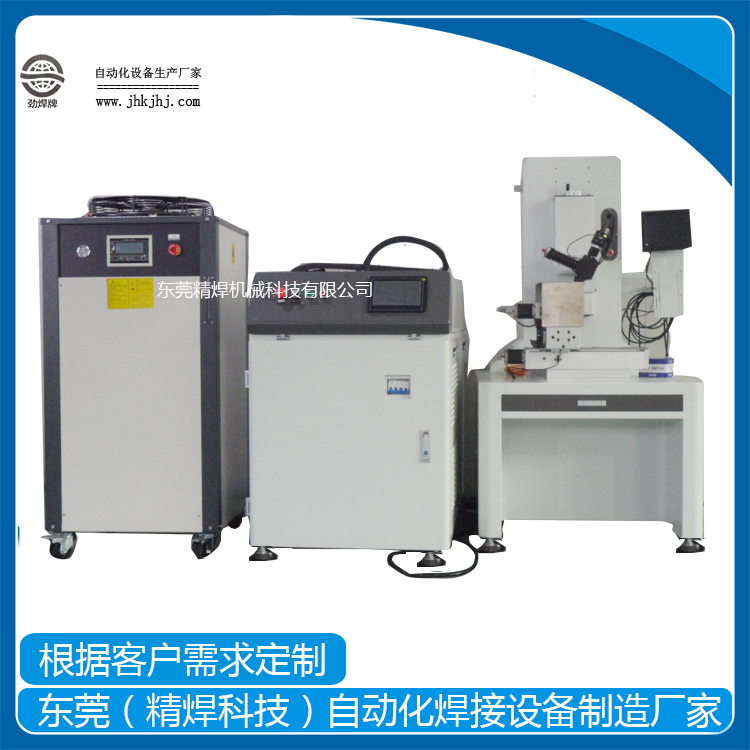

- 全自动智能化YAG激光焊接机
- 点击：4560
精焊科技YAG激光焊接机 技术参数：
| 型号 | LWY50C | JH-150C | JH-300C |
|---|---|---|---|
| 激光类型/波长 | 固体/1064nm | 固体/1064nm | 固体/1064nm |
| 光纤分光数 | 1路 | 1-3路 | 1-4路 |
| 工作物质 | Nd：YAG | Nd：YAG | Nd：YAG |
| 谐振腔体 |
棒（晶九或东骏），φ6×130 氙灯 上海采为 |
棒（晶九或东骏），φ7×130 氙灯 上海采为 |
棒（晶九或东骏），φ8×155 氙灯 上海采为 |
| 光纤 | 300um(标配) 200um（可选） | 300um(标配) 200um（可选） | 400um(标配) 300um（可选） |
| 光纤长度 | 5m(标配) 10m（可选） | 5m(标配) 10m（可选） | 5m(标配) 10m（可选） |
| 输出功率（W） | 50W | 150W | 300W |
| 单点最大能量（J） | 40J | 50J | 70J |
| 脉冲重复频率 | 0Hz≤F≤100Hz | 0Hz≤F≤100Hz | 0Hz≤F≤100Hz |
| 脉冲宽度 | 0.5-20ms连续可调 | 0.5-20ms连续可调 | 0.5-20ms连续可调 |
| 最小聚焦光斑直径 | 0.2～0.4mm | 0.3～0.6mm | 0.3～0.6mm |
| 准直镜头 | F=100（标配） F=120、 F=180（可选） | F=100（标配） F=120、 F=180（可选） | F=100（标配） F=120、 F=180（可选） |
| 聚焦镜头 | F=120（标配） F=100、F=150（可选） | F=120（标配） F=100、 F=150（可选） | F=120（标配） F=100、 F=150（可选） |
| 冷却方式 | 1HP一体式冷水机 | 2HP一体式冷水机 | 3HP一体式冷水机 |
| 系统供电 | 三相五线380V AC 50Hz 3KVA | 三相五线380V AC 50Hz 6KVA | 三相五线380V AC 50Hz 12KVA |
| 环境要求 | 温度15~35°C，湿度≤70% | 温度15~35°C，湿度≤70% | 温度15~35°C，湿度≤70% |
| 三轴行程(X*Y*Z) | 400mm*300mm*200mm | 400mm*300mm*200mm | 400mm*300mm*200mm |
| 位置重复精度 | ±0.05 mm | ±0.05 mm | ±0.05 mm |
| 整体外形 |
主机：1150mm×530mm×1020mm 工作台：850mm×1358mm×1755mm |
主机：1180mm×650mm×1045mm 工作台：850mm×1358mm×1755mm |
主机：1330mm×650mm×1045mm 工作台：850mm×1358mm×1755mm |
YAG激光焊接是用高能脉冲激光对工件实施焊接，它以脉冲氙灯作为泵浦源，以ND：YAG作为产生激光工作物质。激光电源首先将脉冲氙灯预燃，通过激光电源对脉冲氙灯放电，使氙灯产生一定频率和脉宽的光波，光波经聚光腔照射激光晶体，从而激发晶体产生激光，再经过谐振腔后产生波长为1064nm的脉冲激光，激光经过光纤传输、聚焦后辐射至工件表面，使工件局部熔化实现焊接。具体优势如下：

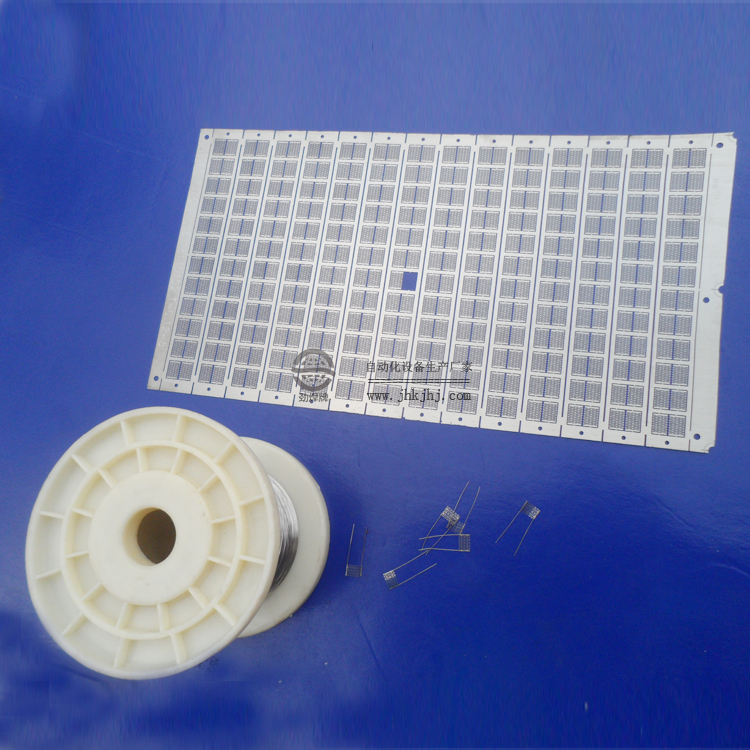

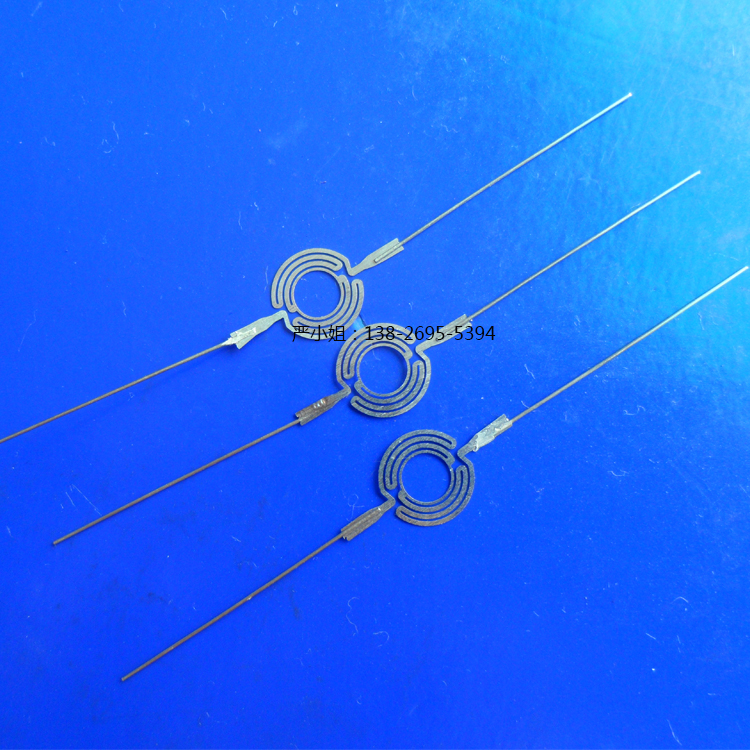

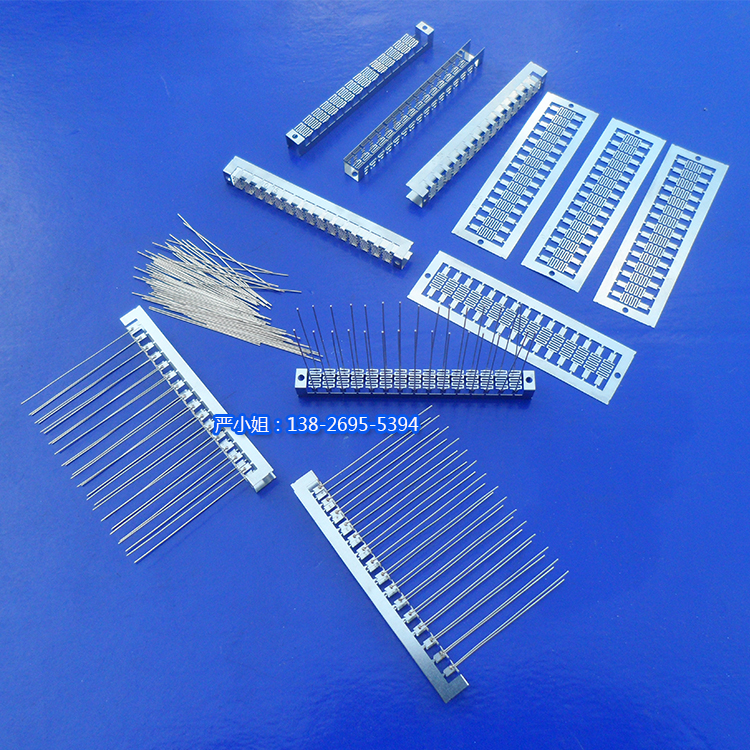

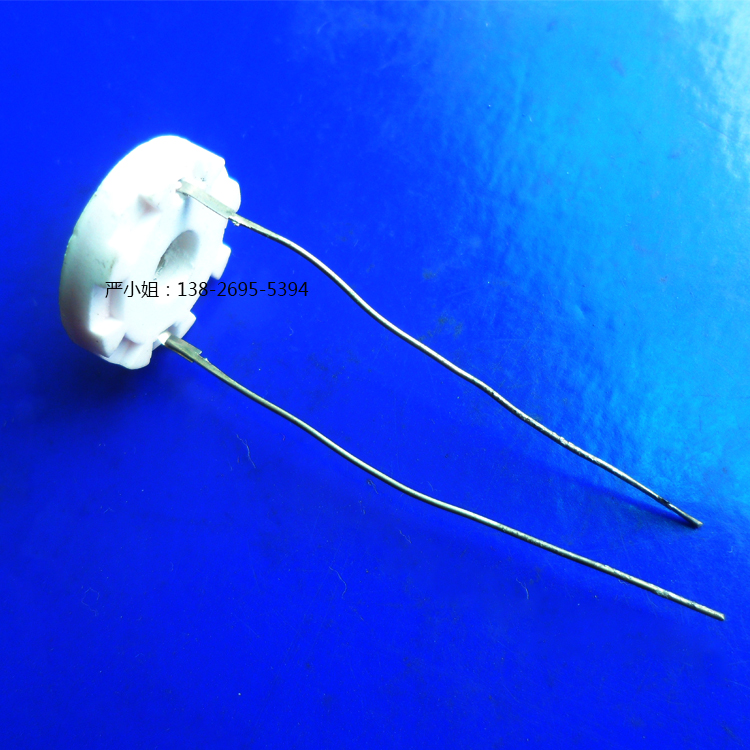

1、可对工件进行点焊、对接焊、叠焊、密封焊。2、焊接速度快，深宽比高，焊接过程热影响区小，变形小。
3、焊缝平整、美观，焊后无需或只需简单处理。
4、可集成多光束焊接，实现能量分光、时间分光。
5、集成能量负反馈激光能量控制技术，实现焊接效果从始至终的一致性。
